Модуль для фотореалистичного рендеринга 3D-моделей в САПР Компас-3D

Заказчик

Компания АСКОН – российский разработчик инженерного ПО (САПР, PLM, BIM) для промышленности и строительства. Её решениям доверяют 17 000 предприятий. Флагманский продукт АСКОН – систему Компас-3D – используют свыше полумиллиона инженеров, чтобы проектировать самолёты, поезда, станки и новые производства. Решения АСКОН применяются в критически значимых отраслях промышленности, где важны технологический суверенитет, безопасность данных и соответствие стандартам – Единой системе конструкторской документации (ЕСКД) и Системе проектной документации для строительства (СПДС).

Проблема: нет импортонезависимого инструмента для фотореалистичного рендеринга промышленных 3D-моделей

Фотореалистичный рендер – важнейший инструмент инженера. Он помогает проработать внешний вид изделия и убедительно презентовать его заказчикам, не тратясь на дорогостоящие прототипы. Кроме того, рендеры незаменимы, если нужно подготовить техническую документацию или маркетинговые материалы.

Раньше инженеры, работающие в Компас-3D, делали рендеры моделей в приложении Artisan Rendering от британской Lightworks. После ухода компании с российского рынка, потребовалась замена.

Существующие аналоги не подходили. Одни не отвечали критериям импортозамещения, другие – сложны и перегружены ненужными для инженеров функциями, так как создавались для дизайнеров. Идеальное же решение должно было работать прямо в Компас-3D – чтобы инженерам не приходилось осваивать новую среду и тратить время на конвертацию моделей.

Решение: встроенное в САПР приложение для фотореалистичного рендеринга

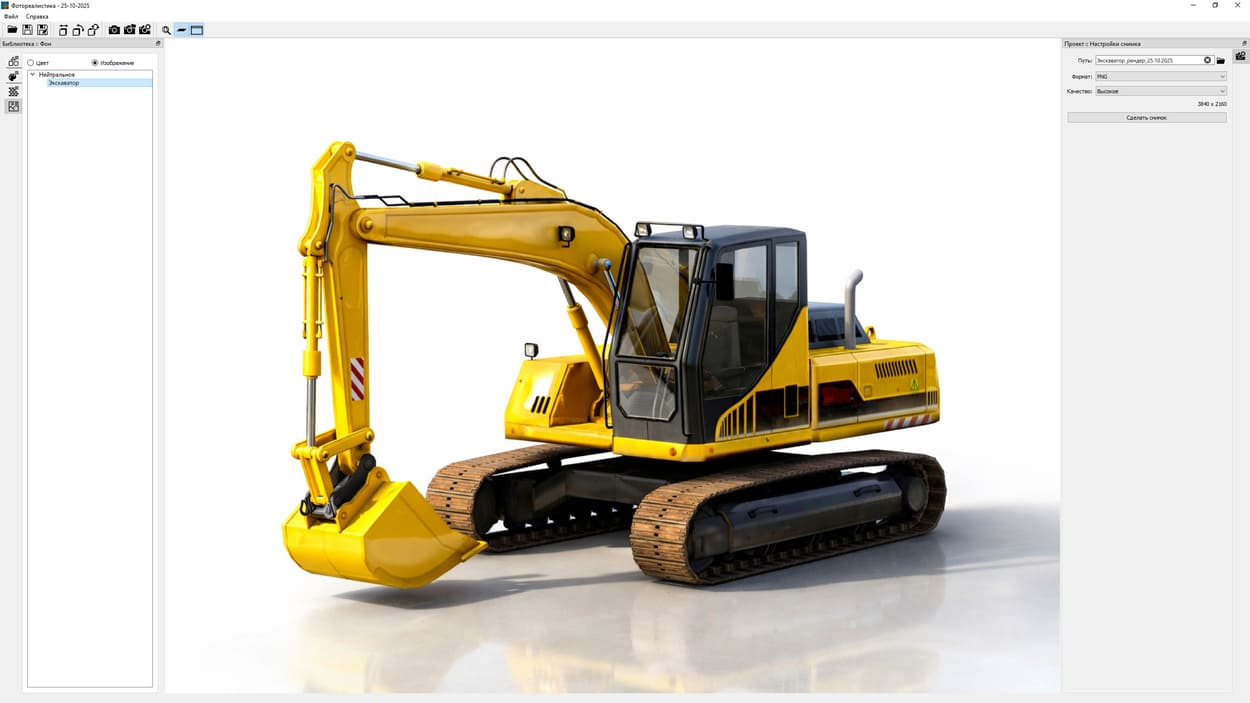

По заказу АСКОН Rubius разработал для Компас-3D приложение Фотореалистика. С его помощью инженеры превращают свои 3D-модели в высококачественные изображения изделий: с реалистичными цветами, материалами поверхностей, освещением и фоном.

Приложение интегрировано в Компас-3D и открывается из основного меню системы.

Возможности приложения

Быстрый импорт моделей. Модели загружаются напрямую из Компас-3D.

Гибкая настройка сцены. Пользователь может детально проработать внешний вид изделия и окружения, чтобы создать максимально реалистичное и привлекательное изображение:

• выбрать материал, цвет или текстуру из библиотеки и простым перетаскиванием назначить их на поверхность,
• вращать и перемещать модель по сцене,
• выбрать фон из библиотеки.

Ultra HD изображения. Рендеры экспортируются в форматах PNG, TIFF и JPEG с разрешением до 8К.

В основе решения – импортонезависмый 3D-движок

Ключевыми требованиями заказчика были импортонезависимость решения, качество и реалистичность готовых изображений. Поэтому за основу приложения мы выбрали российский 3D-движок Unigine.

Unigine адаптирован под инженерные задачи и позволяет работать с высокодетализированными 3D-моделями, не искажая их форм и размеров. При этом движок реализует фотокорректную модель рендеринга: обеспечивает естественный свет, правдоподобные мягкие тени и достоверно передаёт внешний вид материалов – от матового пластика до полированного хрома. Для большего эффекта мы точечно донастроили отображения материалов в 3D-движке.

Результаты

Приложение Фотореалистика вышло в релиз в августе 2025 и доступно всем пользователям Компас-3D с версии v24. Это первый в России импортонезависимый фотореалистичный рендерер, встроенный прямо в САПР. Решение расширяет функциональность Компас-3D, повышает её ценность и лояльность пользователей к системе. Теперь они могут не только спроектировать изделие, но и показать, как оно будет выглядеть в реальности – без стороннего ПО, конвертации и искажения геометрии.

Мы продолжаем развивать решение – новая версия рендерера выйдет в Компас-3D v25.
